節流裝置 流量?jī)x表 風壓測量及吹掃裝置

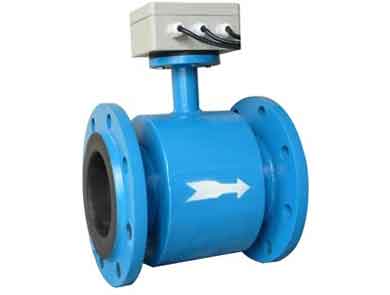

電磁流量計


電流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流等信號,用于流量的控制和調節。應用領域 由于電磁流量計有其獨特的優點,因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中,用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。

詳細參數

如何正確選型
  儀表的選型是儀表應用中非常重要的工作,有關資料表明,儀表在實際應用中有2/3的故障是儀表的錯誤選型的安裝而造成的,請?zhí)貏e注意。
收集數據
①被測流體成分(被測流體必須具備一定的導電性,導電率>5μs/cm,不導電的液體是不能測量的)
②最大流量、最小流量(測量介質流量必須在這個范圍內才能準確測量)
③最高工作壓力(實際最高工作壓力必須小于流量計的額定工作壓力。)
④最高溫度、最低溫度(最高工作溫度和最低工作溫度必須符合流量計規定的溫度要求。)

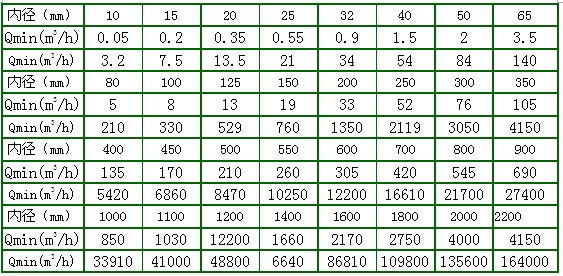

最大流量和最小流量必須符合下表中的數。



流量計算公式:Q=V·π(D/2)2=0.002826VD2  式中:Q-m3/h,V-m/s,D-mm
流速范圍:0.3-12m/s(擴展范圍0.1-15m/s也有對應可能)●若管道進行縮管,應考慮縮管引起的壓力損失是否會影響工藝流程?!駵y(cè)潔凈水時,其經濟流速是1.5-3m/s;測易結晶的溶液時,應適當提高流速,3-4m/s為宜,起到自清掃,防止粘附沉積等作用;測礦漿等磨耗性流體時,應適當降低流速,1.0-2m/s為宜,以降低對內襯和電極的磨損。實際應用很少超過7m/s,超過10m/s更為罕見。

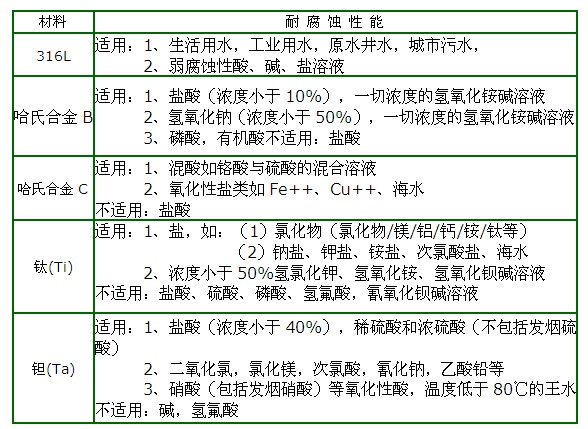

電磁流量計--電極材料的選擇

應根據被測的流體的腐蝕性來選擇電極的材料,請查有關腐蝕手冊,對于特殊流體應作試驗


襯里材料選擇說明
 應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。



防護等級的選擇
IP65:防噴水型,允許水龍頭從任何方向?qū)鞲衅鲊娝?,噴水壓力?/span>30kPa,出水量為12.5L/s,距離為3m
IP68:潛水型,長期工作在水中。
防護等級應根據實際情況來選擇,傳感器裝在地面以下,如經常受水淹,應選用IP68,傳感器安裝在地面以上,應選用IP65。
附加功能的選擇
LDE
型智能電磁流量計的基本型已帶顯示,輸出電流及脈沖信號和0-1kHz報警等功能,可根據實際情況加選其他附加功能。如RS-485RS232通訊,modebus通訊協議,Hart.
●分體安裝:傳感器需安裝在地面以下或其他原因,應選擇分體安裝方式。

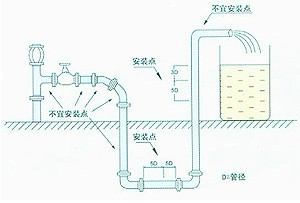

電磁流量計--如何選擇安裝

1. 選擇充滿液體的直管段,如管路的垂直段(流向由下向上為宜)或充滿液體的水平管道(整個管路中最低處為宜),在安裝與測量過程中,不得出現非滿管情況;
2.
測量位置應選在探頭上游大于5D和下游有3D直管處;
3.
測量點選擇應盡可能遠離泵、閥門等設備,避免其對測量的干擾;
4.
測量點選擇應盡可能遠離大功率電臺、強磁場干擾源等。

 選擇安裝位置時需特別注意

●測量電極的軸線必須近似于水平方向;

●測量管道內必須安全充滿液體;
●流量計的前方最少要有5×DD為流量計內徑)長度的直管段,后方少要有3×DD為流量計內徑)
長度的直管段,為方便安裝和拆卸,可在流量計后加裝管道伸縮節。
●流體的流動方向和流量計的箭頭方向一致;
●管道內如有真空會損壞流量計的內襯,需特別注意;
●在流量計附近應無強電磁場;
●在流量計附近應有充裕的空間,以便安裝和維護;
●若流量管道有振動,在流量計的兩邊應有固定的支座;
●測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×DD為流量計內徑)長度;
●為方便今后流量計的清洗和維護,應安裝旁通管道,并且保證流量計前5D和后3D的直管段。

 ●安裝聚四氟乙烯內襯的流量計時,連接兩個法蘭的螺栓應注意均勻擰緊,否則容易壓壞聚四氟乙烯內襯,最好用力矩扳手;

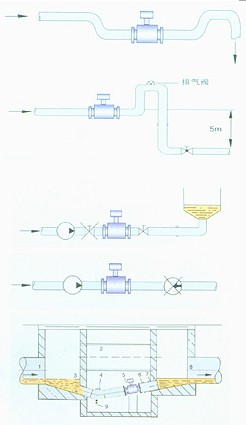

●應安裝在水平管道較低處和垂直向上處,避免安裝在管道的最高點和垂直向下處;

●應安裝在管道的上升處;
●在開口排放的管道安裝,應安裝在管道的較低處;

●若管道落差超過5m,在傳感器的下游安裝排氣閥;





●應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游
●傳感器絕對不能安裝在泵的進口處,應安裝在泵的出口處
●在測量井安裝流量計的方式
1.
入口 2.溢流管 3.如口柵 4.清洗孔 5.流量計 6.短管 7.出口8.排放閥 9.排污閥
