氣體腰輪流量計

    氣體腰輪流量計作為容積式計量?jī)x表已有一百多年的歷史,以其精度高、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點,廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量,是國內外城市燃?xì)?、油田、化工,科學研究等部門理想的流量計量裝置。

    1.產品的型號 LLQ-□-□-□-□-□ ① ② ③ ④ ⑤ 說明: ① 公稱通徑及流量范圍,如填寫50A代表的是口徑為50mm,流量范圍為1~20 m 3 /h,具體填寫還請參照流量范圍表中型號。 ② 填寫I為機械式計數器表頭(普通型),填寫II為積算儀表頭(智能型),填寫III為雙表頭。 ③ 填寫IO為電流輸出;填寫N為無要求。 ④ 填寫R4為RS485通訊;填寫R2為RS232C通訊; 填寫RM為標準MODBUS協議;填寫RH為標準的HART協議;填寫N為無要求。 ⑤ 填寫IC為IC卡定量脈沖輸出;填寫N為無要求

    2. 流量換算在介質壓力較高場所,為了提高計量的準確性,需用智能氣體腰輪流量計將工況流量轉換為標況流量。標準狀態(P=101.325kPa,t=20℃)時的體積流量,可按下式進行計算: Q標=[(273.15+20)/(101325)]*(P/T)*Q工其中: Q標:標準狀況下的體積流量 Q工:實際工作狀況下的體積流量 P:實際管道中氣體的絕對壓力,若計量過程中壓力有波動,則為管道中氣體平均絕對壓力(Pa) P=P工+B P工:實際壓力計讀出的氣體平均表壓(Pa) B:實際當?shù)氐拇髿鈮毫Γ≒a) T:實際管道中氣體的絕對溫度(K)若計量過程中的溫度有波動,則為管道中氣體平均絕對溫度 T=t+273.15K t:實際溫度計讀出的氣體平均攝氏溫度(℃)

    3、流量計的安裝和使用維護用戶安裝使用前,應仔細閱讀產品說明書,以保證流量計正確安裝,合理使用,避免影響流量計的正常運行。



安裝說明

    ■ 安裝流量計前應將進口封條去掉,必須防止顆粒狀雜質掉入流量計計量室。(如防止計量室表面的防銹油、焊渣及其它雜質進入計量室。)

    ■ 流量計安裝時,無論進出口為垂直或水平位置,都應盡量保持轉子軸線水平。

    ■ 當氣體壓力波動范圍較大時,為保證計量準確度,流量計上游應安裝調壓器。

    ■ 為防止新安裝管道中的銹渣、焊渣及其它雜質進入流量計內,用戶應將過濾管安裝在流量計的安裝位置上,通氣一段時間,確保無大顆粒雜質后,再換上流量計。如管道配焊,應使用過濾管,不可直接與流量計焊接。其過濾管的加工可參照流量計的安裝尺寸表。

    ■ 流量計的安裝有兩種形式,進出口垂直安裝和進出口水平安裝。強烈建議垂直安裝流量計,這時氣體流向?yàn)樯线M(jìn)下出,這樣的安裝使得轉子對管路中的雜質具有清潔能力,以減少維修,提高使用壽命并保持計量準確度。在特殊情況下可采取水平安裝(又稱為左進右出),安裝流量計時應設置前后閥門和旁通管路,以保證維修保養時,不必停氣。

    ■ 流量計安裝管路各部分配管和管件尺寸必須適當,安裝流量計時,應確保流量計中心與管線中心對齊,無錯位、并使流量計本體承受不正常外力(包括軸向與徑向)。

    ■ 安裝完畢,可擰下后蓋上的螺塞,用內六角扳手轉動轉子,檢查轉子是否自由轉動。若轉子轉動有卡阻,應拆下并清除臟物,然后重新安裝,待轉子自由轉動后,擰上螺塞。

    ■ 流量計正確安裝后,從注油口中注入專用潤滑至油窗中線(注意不能多加),使用過程定期或不定期檢查,確保潤滑油的充足及潔凈程度。在使用中若發現潤滑油發黑或油位高于油窗中線,則說明潤滑油變質或有雜質,此時應更換新潤滑油。若油位低于窗中心線3mm,則說明潤滑油損耗,需補充至油窗中線。加注潤滑油時,必須關閉流量計的前后閥門,將流量計內氣體排空后,再加注潤滑油。

     ■ 流量計投入運行時,先打開旁通閥和流量計出口閥,緩慢打開進口閥,使流量計在小流量下運行幾分鐘,并傾聽有無異常聲音,待流量計啟動正常后,逐漸關閉旁通閥,調節出口閥至某一開度,使流量計在某一流量下正常運轉。注意:閥門開閉動作一定要緩慢,以防止氣體的強烈沖擊,而損壞流量計。

     ■ 流量計投入運行一段時間后,如發現過濾器壓降增大,應清洗過濾器或更換過濾介質;如發現流量計壓降增大,始動流量變大時,可用干凈汽油或煤油沖洗計量室。

詳細參數

一、工作原理
LLQ系列氣體腰輪流量計,主要由殼體、共軛轉子和計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的
出入口壓差(P入>P出)作用下,通過精密加工的調校齒輪使輪子保持正確的相對位置.轉子間、轉子與殼體、轉子與墻板
間保持較佳工作間隙,實現了連續的無接觸密封。轉子每轉動一周,則輸出四倍計量室有效容積的氣體,轉子的轉數
通過磁性密封聯軸裝置及減速機構,傳遞到積算指示計數器,從而顯示輸出氣體的累計體積量。其計量過程和工作原

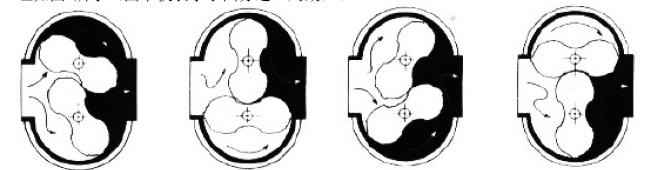

理如圖1所示(圖中僅表示了四分之一周期)。

二、主要技術參數
1.流量計的誤差

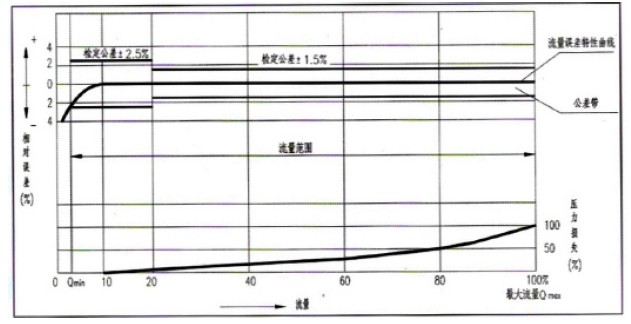

LLQ系列氣體腰輪流量計具有容積式氣體流量計的典型誤差曲線和壓力損失曲線,詳見下圖:

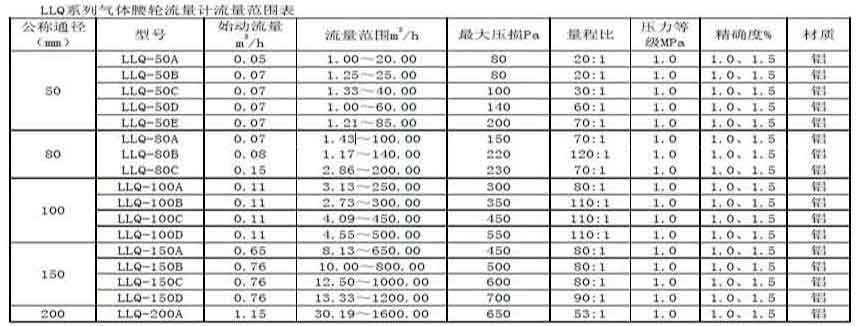

    2.量程范圍

三、流量計選型

    ■ 需要直接測量介質工作狀態下的體積流量,可選用機械表頭的流量計。
■ 當壓力較高、流量計較大時,為提高計量精度,需要測量介質標準狀態下的體積流量,可選用智能型流量計。
■被測介質的流量范圍在所選流量計的測量范圍之內,常用流量點應為流量上限的70%左右。
■當有兩個或更多的用氣設備時,為防止選用流量過大,最大瞬時流量應為所有用氣設備最大瞬時流量之和乘以負荷系數。

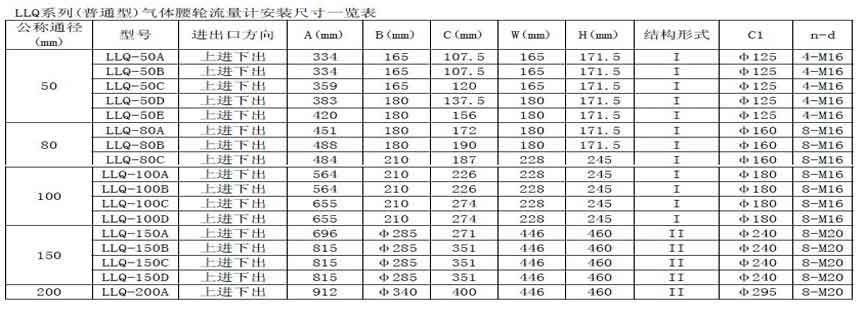

四、流量計安裝尺寸
