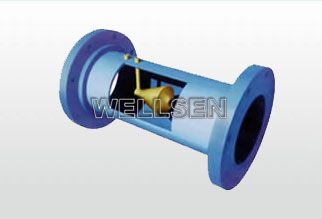

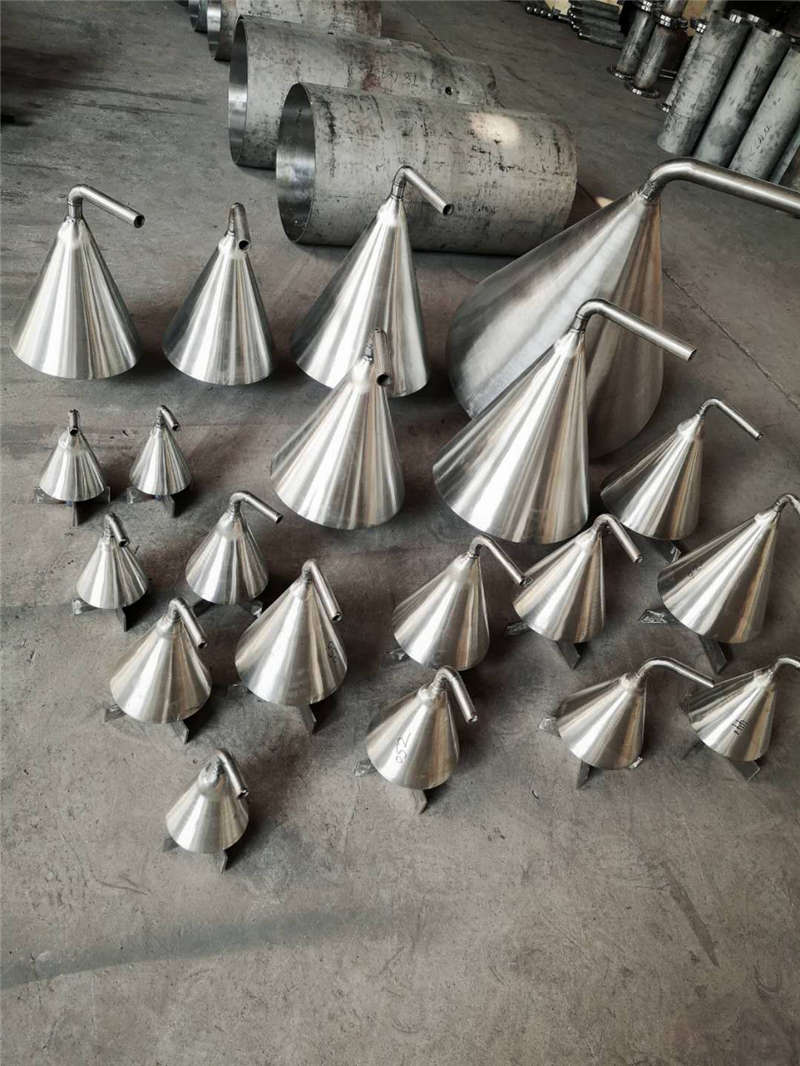

V錐流量計(V型錐流量計)是以內錐管為節流件的新型差壓式流量測量儀表。內錐管是基于文丘里管測量原理并對傳統文丘里管結構作了質的變革,而集文丘里管,環形孔板和耐磨孔板優點于一體的新一代節流裝置。
我公司生產的V型錐流量計,以其優越的性能,在工業生產中的大流量、低壓力、高含濕氣體及焦?fàn)t煤氣、天然氣等贓污流體的測量,將發揮重要作用。
對目前所使用的一般節流裝置及其他一些流量儀表 ,又特別需要提高測量精度,改善計量效果的場合,本公司生產的V型錐流量計是非常理想的換代產品。
測量原理
V型錐流量計是一種差壓式流量儀表,其理論是基于封閉管道中能量守恒定律-伯努利方程和流動連續性方程,在穩定流的情況下,管道中的流速與差壓的開方成正比。
性能特點
測量穩定性好,流量系數長期保持不變。
準確度高,重復性好,可實現流量的精確計量。
量程比寬,不用二次儀表軟件修正即可達到10:1。
對安裝直管段要求低,壓損小。
對被測介質適應能力強,可以測量非潔凈流體、含有固體顆粒流體、低壓流體、高含濕氣體以及各種贓污流體。
流量元件具有自清洗功能,耐磨損。
技術參數
不確定度:±0.5%
重復性: ±0.1%
量程比: 10:1 還可以寬
安裝直管段長度: 上游1~3D 下游0~1D
雷諾數范圍: 5×103 ~ 1×107 上限可以更高,下限可以更低.
管道直徑: DN15~DN1600 也可提供大于 DN1600的產品
公稱壓力: ≤40Mpa
流量測量技術配置
微功耗即地顯示整體式儀表
就地顯示整體式遠傳儀表
分體式遠傳儀表
內錐管與其他變送單元的任意配置
