彎管流量計



LGWG型彎管流量計廣泛用于石油、化工、電廠、輕工、醫藥、水廠及城市供水、供暖等部門的流體流量測量,同時可以測量高溫高壓蒸汽。該流量計結構簡單、無插入節流件、無附加壓力損失、安裝方便、性能可靠,尤其適合大口徑、大流量、無壓力損失、低粘度流體流量的測量。耐高溫、耐磨損、抗振動、免維護。


詳細參數

外形結構

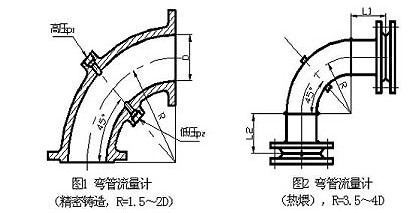

    LGWG型彎管流量計外形結構如圖1、圖2所示



工作原理

                彎管流量的測量方程式如下:

                    式中:
qm-質量流量 ㎏/h
Dt-工作溫度下的管道內徑m
ρ1-工況下的介質密度 ㎏/m3
△P-彎管流量計實際產生的差壓
PaK-測量系數,具體值經計算并通過實流標定得出

技術數據

    4.1 測量范圍:

a.取壓方式:45°方向取壓 22.5°方向取壓   b.公稱通徑:DN25~1000mm
c.公稱壓力:≤4.0MPa       d.工作溫度:≤450℃
e.流速: 氣體 5~120m/s 液體 0.1~12m/s      f.雷諾數ReD:≥104
g.R/D:>1.25 R-管道彎頭處的曲率半徑 D-管道內徑
h.精度等級:經過標定的彎管流量計 1級 未經實流標定的彎管流量計 4級

4.2 安裝方式:

垂直安裝和水平安裝,垂直安裝時流體自下而上

4.3 直管段要求:

22.5°方向取壓時,L1=6D,L2=4D 配兩付專用法蘭及取源閥;
45°方向取壓時,L1=L2=5D 配兩付專用法蘭及取源閥

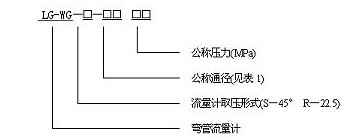

4.4 型號表示方法

    4.5 供貨范圍:

LGWG型彎管流量計由本公司成套組裝供應,訂貨時請?jiān)敿?xì)填寫"節流裝置訂貨咨詢單"
4.6 訂貨技術條件同其它節流裝置,詳見"節流裝置訂貨咨詢表"。
