楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。

性能特點
    1. 重復性好、精確度高，經標定的楔形流量計，精度達0.5 級。
    2 .具有自清潔能力，無滯流區。
    3 .耐磨損、壽命長、可靠性高。
    4 .永久壓損比孔板小。
    5 .一體型結構，現場安裝無需按裝導壓管路，直接與管道進行螺紋或法蘭連接。施工省時省力，維護方便

詳細參數

測量原理

    流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘栞敵?，再?jīng)經專用智能流量計算儀運算后，即可獲知流量值。

規格

     DN15～1200mm   PN0.05～10MPa

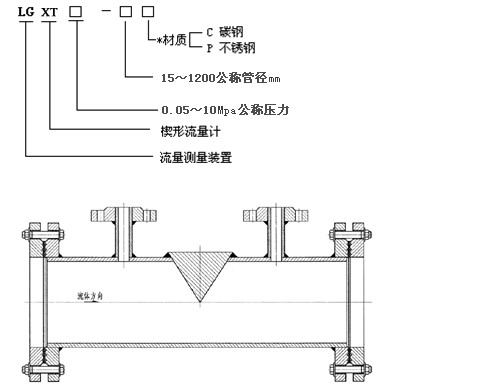

型號
