平衡流量計



測量原理:

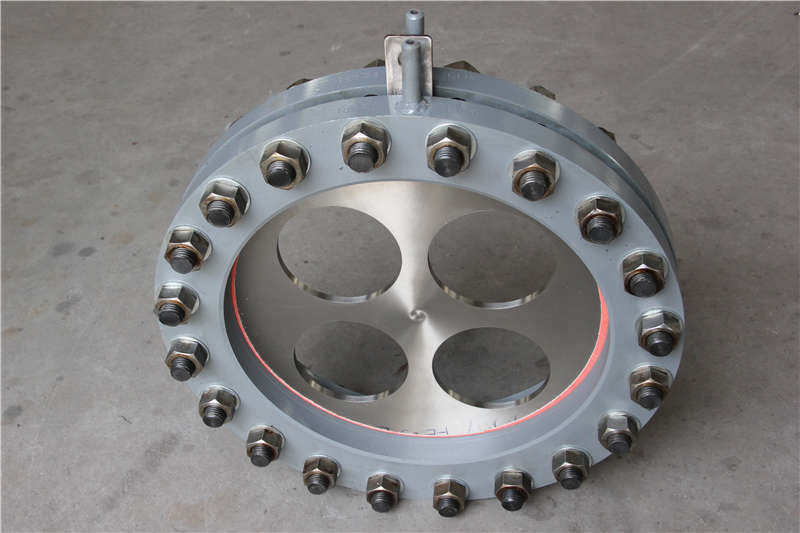

      平衡流量計是一種革命性的差壓式流量儀表,其工作原理與其他差壓式流量計一樣,都是基于密封管道中的能量轉換原理,在理想流體的情況下管道中的流量與差壓的平方根成正比,用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量計是一個多孔的圓盤節流整流器,安裝在管道的截面上,每個孔的尺寸和分布是基于特殊的公式和測試數據而定制的,稱為函數孔。當流體穿過圓盤的函數孔時,流體將被平衡整流,渦流被最小化,形成近似理想流體,通過取壓裝置,可獲得穩定的差壓信號,根據伯努利方程計算出體積流量、質量流量。

詳細參數




性能特點:
    測量精度是標準孔板的5~10倍 ,精度等級0.5級, 測量管徑DN25-DN3000


被測介質:
    蒸汽,氣體,液體,各種混合氣體,與孔板節流裝置一樣,工作溫度,壓力取決于管道和法蘭的材質和等級

    由于平衡流量傳感器具有多孔結構的特點,能對流場進行平衡,降低渦流、振動和信號噪聲,流場穩定性大大的提高,表體采用特制的精密管道和專用取壓裝置,使精確度比傳統節流裝置提升了5—10倍

   經過實流標定,傳感器精確度可達±0.3%、±0.5%,適用于貿易計量場合;幾何尺寸檢驗,傳感器精確度可達±0.5%、±1.0%,適用于過程控制場合

   最小直管段只需要0.5D
